型號：LSQ-ISOA 系列開閉式液壓快速接頭
產品詳情
描述：
| 規格(英寸) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| 額定壓力(PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| 額定流量(GPM) | 3 | 6 | 12 | 28 | 50 |
| 溫度范圍 | -20℃to+120℃ | ||||
| 標準密封圈材料 | 丁腈橡膠NBR | ||||
·LSQ-ISOA 系列接頭具有以下特征:
·新型閥的設計,能抵抗高速流體與脈沖壓力的沖擊,提供更高的性能.
·接頭斷開時，閥芯自動閉合，防止泄漏。
·接頭連接后，閥自動開啟，在額定工作范圍內，始終保持流體的暢通。
·關鍵部件經過感應淬火，所以耐用性好。
·可靠的球鎖機構將相匹配的兩半部分結合在一起.
·母插座和公插頭采用實心的棒料精密制造
·本接頭符合ISO7241-A標準
·并與下列產品互換：美國派克(PARKER)6600系列、意大利快事達(FASTER)ANV系列、美國愛力克(AEROQUIP)5600系列、美國漢森(HANSEN)HA15000系列

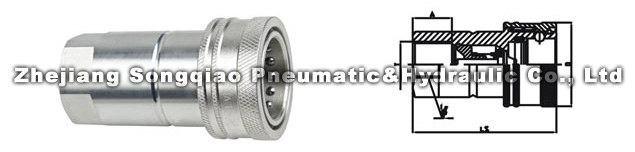

| ISO | PART NO. | LS | ￠D | HEX1 | A | T |
| 6.3 | LSQ-ISOA-02SF | 50 | ￠26 | S19六角 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03SF | 57.1 | ￠31.5 | S22六角 | 16 | G3/8 NPT3/8 |
| 12.5 | LSQ-ISOA-04SF | 66 | ￠38.5 | S27六角 | 18 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06SF | 82.5 | ￠48 | S34六角 | 20.5 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08SF | 100 | ￠56 | S41六角 | 20.5 | G1 NPT1 |

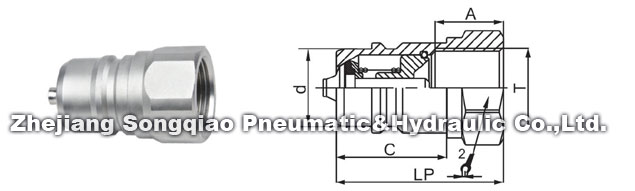

| ISO | PART NO. | LP | d | C | HEX2 | A | T |
| 6.3 | LSQ-ISOA-02PF | 38.5 | 11.8 | 15 | S19六角 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03PF | 39 | 17.3 | 19 | S22六角 | 16 | G3/8 NPT3/8 |
| 12.5 | LSQ-ISOA-04PF | 44 | 20.5 | 29 | S27六角 | 18 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06PF | 55 | 29 | 29 | S34六角 | 20.5 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08PF | 66 | 34.3 | 35 | S41六角 | 20.5 | G1 NPT1 |

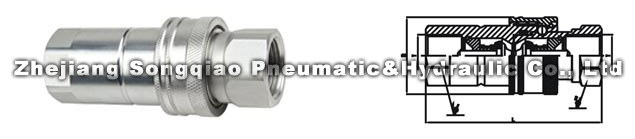

| ISO | PART NO. | L | D | HEX1 | HEX2 | T |
| 6.3 | LSQ-ISOA-02 | 74.2 | ￠26 | S19六角 | S19六角 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03 | 78.5 | ￠31.5 | S22六角 | S22六角 | G3/8 NPT3/8 |
| 12.5 | LSQ-ISOA-04 | 88.2 | ￠38.5 | S27六角 | S27六角 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06 | 110.4 | ￠48 | S34六角 | S34六角 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08 | 132.9 | ￠56 | S41六角 | S41六角 | G1 NPT1 |
