型號：LSQ-PK開閉式液壓快速接頭

產品詳情

描述：

LSQ-PK開閉式液壓快速接頭（碳鋼）
應用：LSQ-PK系列廣泛應用于各種工業用途，用于建筑設備、森林設備、農業機械、液壓機具、鋼鐵設備及其它所需的液壓應用

技術規范：

規格(英寸)	1/4	3/8	1/2	3/4	1
額定壓力(PSI)	5000	4000	4000	3000	3000
額定流量(GPM)	3	6	12	28	50
溫度范圍(標準密封圈)	-20℃至+120℃
標準密封圈材料	丁腈橡膠NBR

LSQ-PK系列接頭具有以下特征：
1、接頭斷開時，閥芯自動閉合，防止泄漏。
2、接頭連接后，閥自動開啟，在額定工作范圍內，始終保持流體的暢通。
3、關鍵部件經過感應淬火，所以耐用性好。
4、可靠的球鎖機構將相匹配的兩半部分結合在一起。
5、母插座和公插頭采用實心的棒料精密制造。
6、本接頭符合ISO5675標準。
7、并與下列產品互換：美國派克(PARKER)4000系列、意大利快事達(FASTER)NV-NS系列

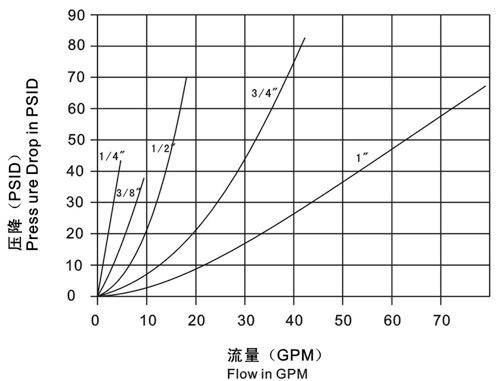

性能：測試液體油-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa.

LSQ-PK系列(1/4",3/8",1/2",3/4",1")

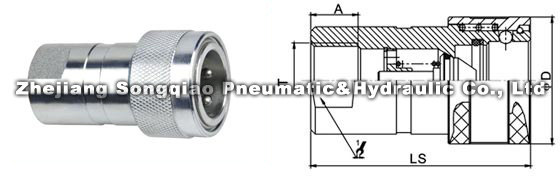

母插座

ISO	PARTNO.	LS	￠ D	HEX1	A	T
6.3	LSQ-PK-02SF	55.5	27.6	22.2	12.5	G1/4 NPT1/4
10	LSQ-PK-03SF	60.5	34	24	13	G3/8 NPT3/8
12.5	LSQ-PK-04SF	68	38	27	16	G1/2 NPT1/2
20	LSQ-PK-06SF	83	47.5	35	18	G3/4 NPT3/4
20	LSQ-PK-06SF(E)	82.5	48.2	34	19	G3/4 NPT3/4
25	LSQ-PK-08SF	97.5	56.2	41	21	G1 NPT1
注：LSQ-PK-06SF與派克(PARKER)互換，LSQ-PK-06SF(E)快事達(FASTER)與互換

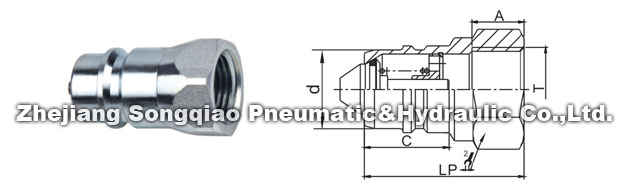

公插頭

ISO	PARTNO.	LP	d	C	HEX2	A	T
6.3	LSQ-PK-02PF	36	14.2	18.5	19	12.5	G1/4 NPT1/4
10	LSQ-PK-03PF	40	19	22	24	13	G3/8 NPT3/8
12.5	LSQ-PK-04PF	46	20.5	29	27	18	G1/2 NPT1/2
20	LSQ-PK-06PF	51	26.9	28.5	33.3	18	G3/4 NPT3/4
20	LSQ-PK-06PF(E)	53.5	28	32	34	19	G3/4 NPT3/4
25	LSQ-PK-08PF	64	31.3	34	41	21	G1" NPT1"
注：LSQ-PK-06PF 與派克(PARKER)互換，LSQ-PK-06PF(E)快事達(FASTER)與互換

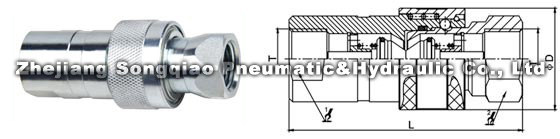

連接裝配器

ISO	PARTNO.	L	￠ D	HEX1	HEX2	T
6.3	LSQ-PK-02	74.2	27.6	22.2	19	G1/4 NPT1/4
10	LSQ-PK-03	80.2	34	24	24	G3/8 NPT3/8
12.5	LSQ-PK-04	92.3	38.5	27	27	G1/2 NPT1/2
20	LSQ-PK-06	102.2	47.5	35	33.3	G3/4 NPT3/4
20	LSQ-PK-06(E)	107.8	48.2	34	34	G3/4 NPT3/4
25	LSQ-PK-08	128.8	56.2	41	41	G1 NPT1
注：LSQ-PK-06與派克(PARKER)互換，LSQ-PK-06(E)快事達(FASTER)與互換
