型號：QKD153單開閉氣動快速接頭（小體）（碳鋼）

產品詳情

描述：

QKD153單開閉氣動快速接頭（小體）（碳鋼）
→產品描述：中國最為廣泛使用的連接頭型式。
→技術優勢：結構簡單，多種連接備選。
→產品應用：氣動工具，汽車工業，壓縮空氣，造船行業。
→工作壓力：1.0Mpa
→工作溫度：-20℃+120℃

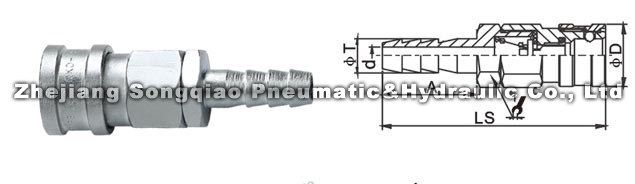

PARTNO.	LS	￠D	HEX1	A	￠T	d
QKD153-01SH	65	26	22	25	7	3.5
QKD153-02SH	76.5	26	22	30	9	5
QKD153-03SH	76.5	26	22	30	11	7
QKD153-04SH	82.5	26	22	35	13	9

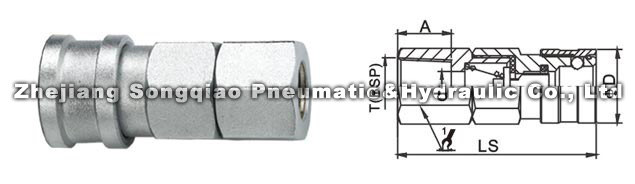

PARTNO.	LS	￠D	HEX1	A	T(BSP)	d
QKD153-02SF	59	26	22	13	BSP1/4"19P	8
QKD153-03SF	59	26	22	13	BSP3/8"19P	10
QKD153-04SF	60	26	22	14	BSP1/2"14P	10

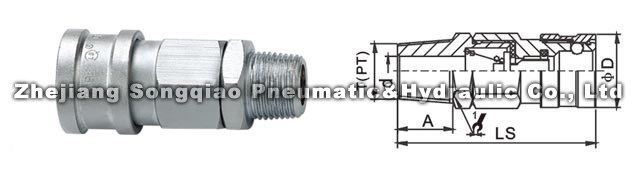

PARTNO.	LS	￠D	HEX1	A	T(PT)	d
QKD153-02SM	59.5	26	22	13	PT1/4"19P	7
QKD153-03SM	59.5	26	22	13	PT3/8"19P	10
QKD153-04SM	68	26	22	18	PT1/2"14P	10

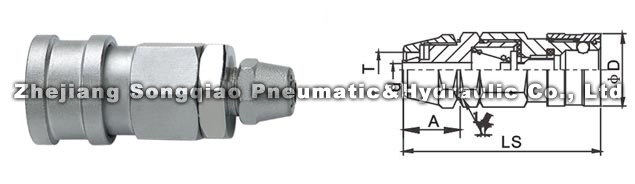

PARTNO.	LS	￠D	HEX1	A	T(BSP)	d
QKD153-01SP	60.5	26	22	14	6*4	3
QKD153-02SP	61.5	26	22	15	8*5	4
QKD153-03SP	64	26	22	17	10*6.5	5
QKD153-04SP	65.5	26	22	19	12*8	6.5

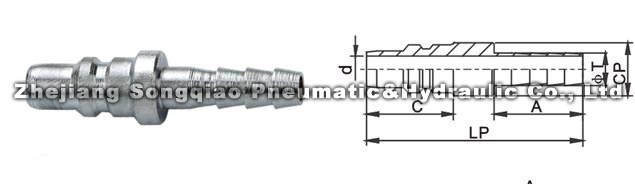

PARTNO.	LP	C	CP	A	￠T	d
QKD153-01PH	48	23	￠15.5	20	7	6
QKD153-02PH	58	23	￠15.5	30	9	6
QKD153-03PH	58	23	￠15.5	30	11	6

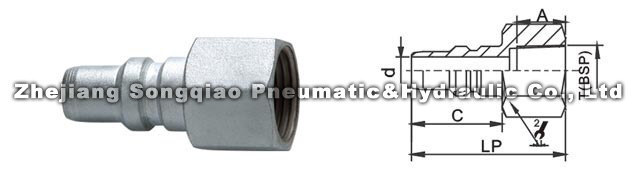

PARTNO.	LP	C	HEX2	A	T(BSP)	d
QKD153-02PF	39	23	17	13	BSP1/4"19P	6
QKD153-03PF	39	23	19	13	BSP3/8"19P	6
QKD153-04PF	41	23	24	14	BSP1/2"14P	6

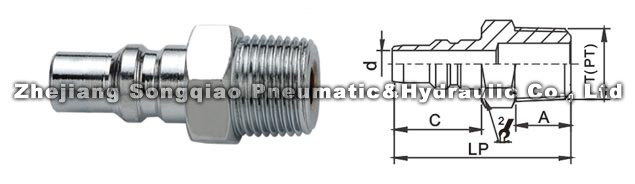

PARTNO.	LP	C	HEX2	A	T(PT)	d
QKD153-02PM	42	23	14	13	PT1/4"19P	6
QKD153-03PM	41	23	17	13	PT3/8"19P	6
QKD153-04PM	47	23	22	18	PT1/2"19P	6

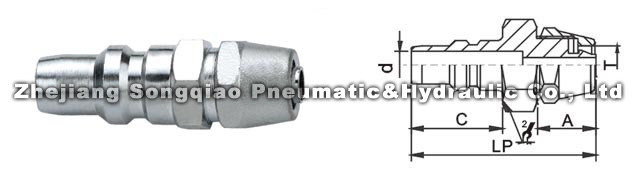

PARTNO.	LP	C	HEX2	A	T	d
QKD153-01PP	43	23	14	14	6*4	6
QKD153-02PP	44	23	14	15	8*5	6
QKD153-03PP	46	23	17	17	10*6.5	6
QKD153-04PP	48	23	22	19	12*8	6
